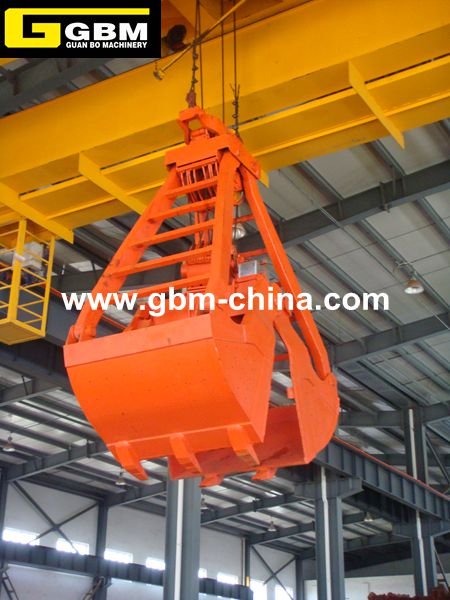

Timbangan njupuk
Bobot materi ing grapple kabeh tumindak ing sensor poros.Sensor poros ngirimake pasukan menyang kothak pemancar nirkabel liwat kabel sensing, lan kothak pemancar nirkabel ngirimake nomer kabel menyang kothak panrima nirkabel, banjur nomer kabel.Nyambung menyang komputer kanggo arsip lan printing.
一, Pengenalan prinsip sistem
1. Komposisi sistem

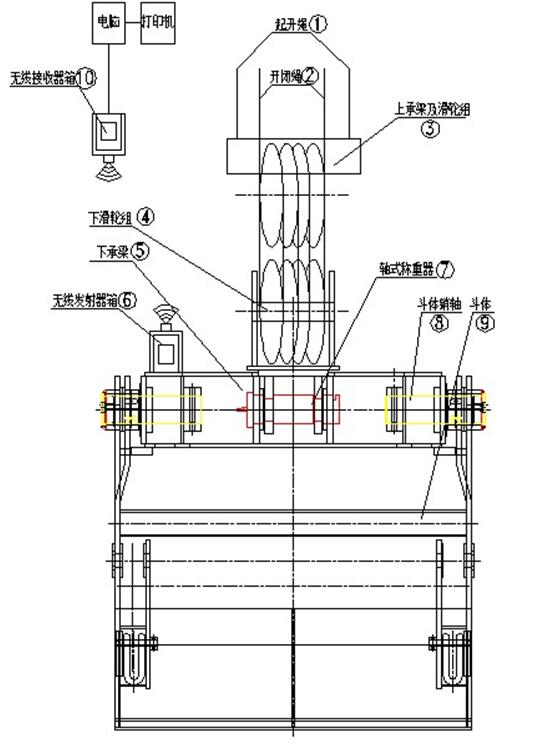

Komponen sistem nyekel beban-bearing nirkabel dikenalake: 1 tali angkat;2 tali bukak lan tutup;3 balok bantalan ndhuwur lan blok katrol;4 blok katrol ngisor;5 balok bantalan ngisor;6 kothak pemancar nirkabel;piranti timbang 7 sumbu;8 ember Body pin;9 awak;10 kothak panrima nirkabel, komponen liyane: komputer, printer, lsp. (Deleng ing ngisor)
2. Panjelasan Prinsip:
Sawise rebutan nyekel barang, ngeculake siji tali angkat.Ing wektu iki, kabeh bobot ditanggung dening rong tali sing mbukak lan nutup.Sawise blok katrol ndhuwur lan ngisor, kabeh bobot ditindakake menyang blok katrol ngisor 4, lan blok katrol ngisor 4 lan balok bantalan ngisor 5 yaiku Loro komponen sing kapisah disambungake liwat sensor poros 7, lan balok bantalan ngisor. 5 lan awak ember 9 disambungake liwat pin ember 8. Miturut transmisi pasukan, bobot materi sing dijupuk kabeh ditrapake ing sensor poros 7, lan sensor poros 7 ngirimake pasukan menyang kothak pemancar nirkabel. 6 liwat garis sensor, lan kothak pemancar nirkabel 6 banjur ngirim nomer baris.Pass menyang kothak panrima nirkabel 10 lan sambungake nomer baris menyang komputer kanggo arsip lan printing.
二, deskripsi sistem timbangan nirkabel:
1, komponen sistem bantalan beban nirkabel:
| 序号 | jeneng | Model | Tegangan | Qty |
| 1 | sel beban jinis pin | Ф120-30T | 10VDC | 1 |
| 2 | Penguat tunggal (anti-interferensi) | KQ-imuFDAL | 24VDC | 1 |
| 3 | Instrumen tampilan cerdas (custom) | KQ-XSB-IAH1A1 | 220VAC | 1 |
| 4 | panrima nirkabel |
| 24VDC | 1 |
| 5 | Pemancar nirkabel |
| 24VDC | 1 |
| 6 | baterei timbal-asam | 17AH | 12VDC | 2 |
2. Operasi sistem bantalan beban nirkabel: Sistem iki kasusun saka sel beban, amplifier sinyal, modul pemancar nirkabel, modul panrima nirkabel, lan indikator timbangan.Pemancar nirkabel dilengkapi karo rong baterei asam timbal 24VDC lan sumber daya switching.Panrima nirkabel dilengkapi stopkontak 220VAC lan trafo 24VDC.

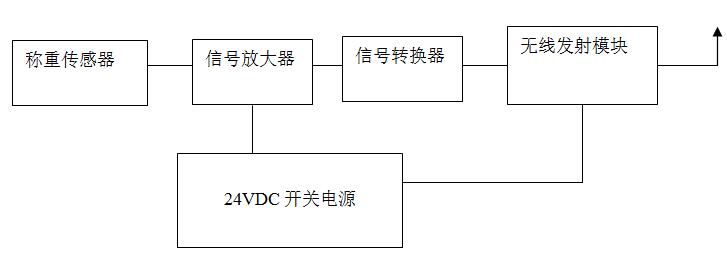

Diagram skematik sistem transmisi nirkabel kaya ing ngisor iki:

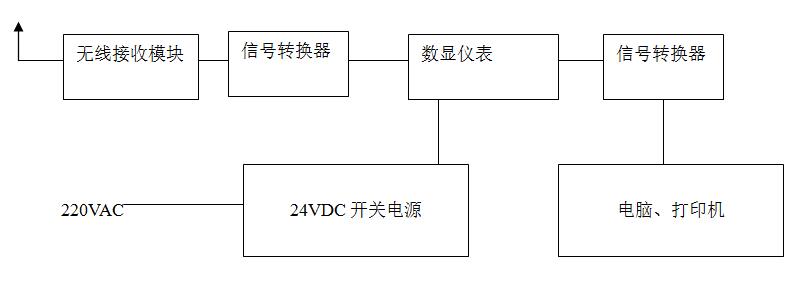

Diagram skematik sistem panampa nirkabel kaya ing ngisor iki:
