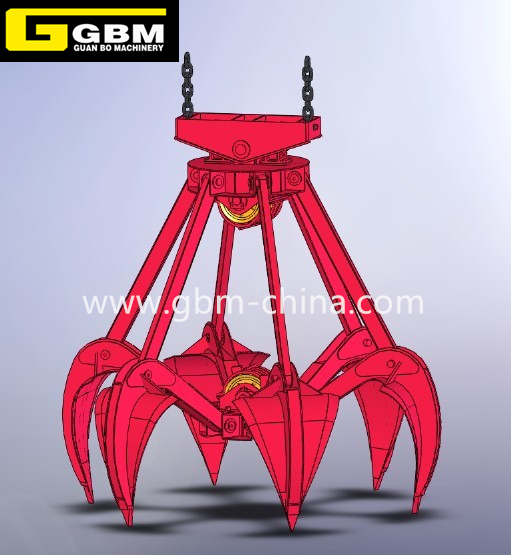

Төрт арқан апельсин қабығының грейфері әртүрлі қатал орталарда кен, сынықтар, никель рудалары, қоқыс және ағаш жоңқалары сияқты сусымалы жүктерді тиеу және түсіру үшін тиімді құрал болып табылады.Оны тастары көп кейбір өзендерге қолдануға болады, сонымен қатар өзенді тереңдету үшін де пайдалануға болады. Граб құрылымы қарапайым, басқаруға оңай, әртүрлі жағдайларда ашу және жабу қозғалыстарын дәл аяқтай алады.Grab үш өлшемді виртуалды дизайнды қабылдайды және грейфердің негізгі бөліктерінің күшін талдау және тексеру үшін ANSYS пайдаланыңыз.Салмақты бөлу ақылға қонымды және қызмет ету мерзімі ұзағырақ.Қақпақ қос орамды крандармен сусымалы жүктерді тиеу және түсіру үшін жарамды.Грейфердегі көтеру тізбегі кранның көтергіш арқанымен тікелей қосылуы мүмкін.Сым арқан басының қосылу формасы кран талаптарына сәйкес реттелуі мүмкін.Апельсин қабығын ұстағыш болат сынықтарын немесе тұрмыстық қоқыстарды алу үшін пайдаланылғанда, тістердің ұштарын салуды жеңілдету үшін бункер қақпағы әдетте жартылай ашық түр ретінде жасалған.

қосылу жолы:

жалпы SWL(t)				5.0	6.3	8.0	10.0	12.5	16.0	20.0	25.0
(Кг)	3 қатынасы			2640	3120	3820	4640	5740	7520	9360	11520
	4 Арақатынас			2700	3190	3910	4760	5920	7760	9680	11860
	5 Арақатынас			2760	3260	4000	4880	6100	8000	10000	12200
(м3) тарту сыйымдылығы				1．4	1．9	2．5	3．2	4．0	5．0	6．3	8．0
жоқ.қабықшалардан				6	6	6	6	6	6	6	6
Блок		диаметрі		315	355	400	450	500	560	630	630
сым арқан		диаметрі		16	18	20	22	24	26	28	32
		ұзындығы	3арақатынас	9．9	10．5	11．7	12．8	13．6	15．0	16．7	17．4
			4арақатынас	11．1	11．8	13．1	14．3	15．3	16．8	18．7	19．4
			5арақатынас	12．3	13．0	14．5	15．8	17．0	18．5	20．6	21．5
		инсульт	3арақатынас	3660	3750	4200	4530	4950	5190	5850	6210
			4арақатынас	4880	5000	5600	6040	6600	6920	7800	8280
			5арақатынас	6100	6250	7000	7550	8250	8650	9750	10350

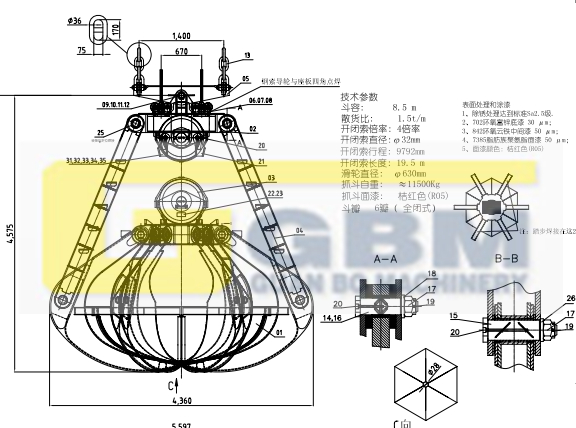

өлшем (мм)		A		2680	2860	3250	3480	3780	4060	4620	4750
		B		2250	2420	2740	2930	3200	3440	3800	3990
		C		2290	2460	2780	2910	3160	3380	3830	4020
		D		3160	3380	3820	4060	4430	4660	5140	5480
		E		160	180	600	800	1000	1100	1280	1280
